Übung 3 - Operatoren & Addons

Würfeldimension

Bisher sind alle Funktionalitäten, die wir mit unseren Scripten erstellt haben auch nur als solche ausführbar - als Script im Texteditor. In dieser Übung wollen wir das ändern und Blender selbst um eine Benutzeroberfläche für die Generierung unseres Turms erweitern

Operatoren

Wir haben bereits die ops Kategorie des bpy Moduls kennengelernt. Nun wollen wir unseren eigenen Operator schreiben, der dann auch über die API aufgerufen und mit der F3-Suche gefunden werden kann.

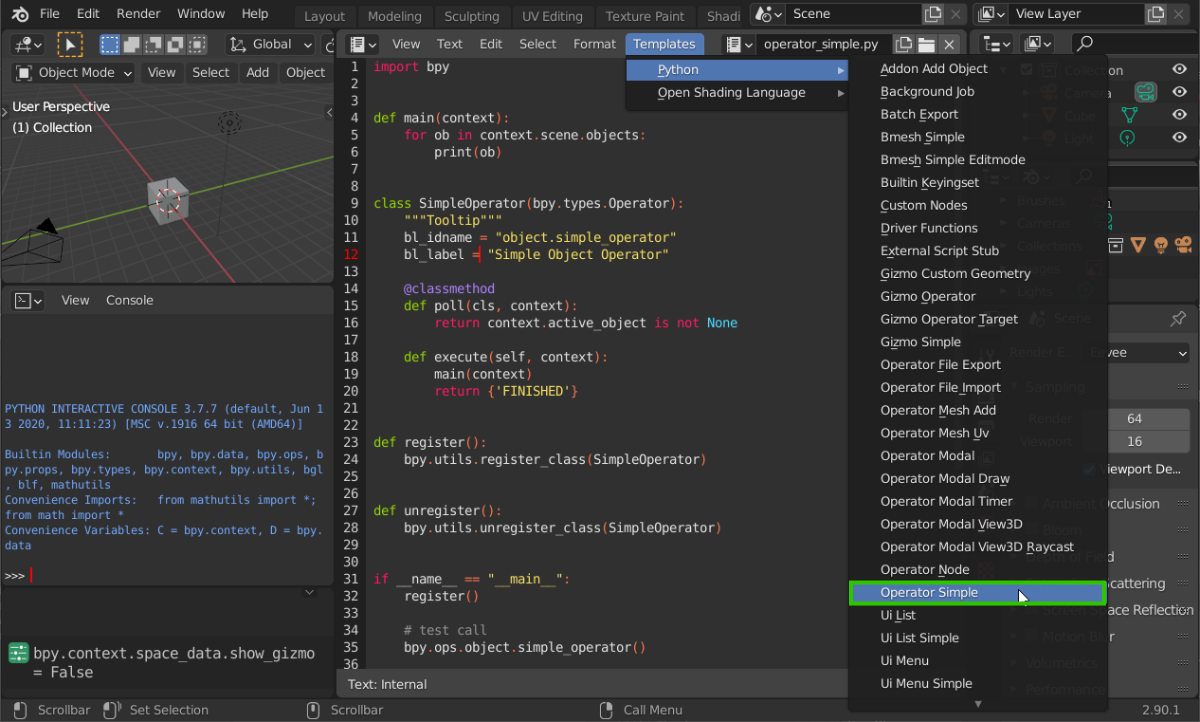

  • öffne im Text Editor das “Operator Simple” Template. Simple Operator Template

Sehen wir uns hier nun ersteinmal die Klasse SimpleOperator an

class SimpleOperator(bpy.types.Operator):
    """Tooltip"""
    bl_idname = "object.simple_operator"
    bl_label = "Simple Object Operator"

    @classmethod
    def poll(cls, context):
        return context.active_object is not None

    def execute(self, context):
        main(context)
        return {'FINISHED'}
  • Mit der Deklaration class SimpleOperator(bpy.types.Operator) geben wir an, dass unsere Klasse ein Operator ist - also von bpy.types.Operator erbt.
  • Darunter können wir mit """Mein Tooltipp""" eine Beschreibung angeben, die dem Nutzer beim überfahren des Operators mit dem Cursor angezeigt wird.
  • bl_idname ist der API-Pfad unter dem der Operator aufrufbar sein wird "object.simple_operator" lässt sich dann mit bpy.ops.object.simple_operator() aufrufen.
  • bl_label ist der Name, unter dem der Operator auftaucht, wenn er in das Blender-UI, z. B. in ein Menü, eingefügt wird.

  • Die poll Methode ist optional. Sie ist eine statische Methode (daher @classmethod) und benötigt daher keine Instanz der Klasse, um aufgerufen zu werden. cls ist hier die Referenz auf die sie beinhaltende Klasse selbst (während self immer eine Instanz referenziert). Poll empfängt zudem den aktuellen Kontext.

  • Die execute Methode ist der tatsächlich ausgeführte Code beim aufrufen des Operators. Ihr wird hier self übergeben (in Python wird über self.meine_variable auf Membervariablen der aktuellen Klasseninstanz zugegriffen) und wiederum der aktuelle Kontext.

Der ausgeführte Code wurde hier in die main Methode ausgelagert. Diese könnte auch anders heißen und andere Parameter haben. In diesem Beispiel wird über jedes Objekt in der aktuellen Szene context.scene.objects iteriert und dieses in der Konsole ausgegeben. for lässt dich in Python nutzen wie foreach in anderen Sprachen.

Schließlich fallen noch die drei Methoden menu_func, register und unregister auf.

  • menu_func wird vom Blender-UI aufgerufen und “rendert” den Operator, z. B. als Menüeintrag, in die Umgebung, unter der der Operator ins UI eingefügt wurde.
  • register dient zur Registrierung des Add-ons und wird u. a. aufgerufen, wenn unter Edit -> Preferences -> Add-ons das Add-on durch Klick auf die Check-Box aktiviert wird. Die Methode registriert das Add-on als Befehl und fügt einen Eintrag ins Object-Menü (VIEW3D_MT_object) des 3D-Views ein.
  • unregister ist die zu register symmetrische Methode zur Deregistrierung. Sie wird u. a. aufgerufen, wenn unter Edit -> Preferences -> Add-ons das Add-on durch Klick auf die Check-Box deaktiviert wird. Dann wird der Eintrag im Object-Menü gelöscht und die Klasse als Operator deregestiert
  • Zu guter Letzt folgen die etwas kryptischen Zeilen
if __name__ == "__main__":
    register()

    # test call
    bpy.ops.object.simple_operator()

Ein “fertiges” Add-on wird üblicherweise als Python-Datei (.py) oder als ZIP-Datei, die mehrere Python-Dateien enthalten kann, über Preferences -> Add-ons -> Install installiert. In diesem Fall wird beim Aktivieren/Deaktivieren die hinterlegte register und unregister-Methode aufgerufen. Falls das Skript nicht installiert wird, sondern mit dem “Play”-Button aus dem Text-Editor aufgerufen, ist die Bedingung in if __name__ == "__main__" positiv. Dann wird auch - ohne Installationsprozess - die register-Methode aufgerufen, so dass das Add-on getestet werden kann. Das Starten eines Add-on-Skriptes direkt aus dem Texteditor findet üblicherweise nur während der Entwicklung des Add-on statt.

Beim Registrieren wird das Beispiel-Add-on (der Simple Object Operator ) im Object-Menü des 3D-View hinzugefügt. Jedes mal, wenn das Skript aus dem Text-Editor gestartet wird, wird somit ein neuer Menüeintrag erzeugt. Da niemals unregisteraufgerufen wird, kommen so immer mehr Menüeinträge hinzu.

Um die Menüeinträge wieder zu löschen, kann im Blender-Icon-Menü der Befehl System -> Reload Scripts ausgeführt werden.

Alternativ dazu kann auch während des Entwickelns das Aktivieren/Deaktivieren aus dem Preferences -> Add-ons Menü simuliert werden. Dazu muss/darf das Skript nicht per “Play”-Button aus dem Text-Editor gestartet werden. Stattdessen kann folgendes über die interaktive Python-Konsole eingegeben werden:

Zunächst muss dem Skript ein “Namespace gegeben werden”. Dabei muss der Skript-Name (hier operator_simple.py) dem im Text-Editor angezeigten Namen entsprechen.

>>> mein_addon = bpy.data.texts['operator_simple.py'].as_module()

Dann kann es über diesen Namespace registriert werden:

>>> mein_addon.register()

und später auch wieder deregistriert werden:

>>> mein_addon.unregister()

Um vielfache Menüeinträge zu umgehen, könnte auch die Registrierung des Menüeintrags während der Entwicklungszeit einfach weggelassen werden. Dann ist der Operator nur über seinen Python-Namen (bl_idname, hier “object.simple_operator”) im F3-Menü auffindbar. Allerdings dies auch nur, wenn unter Edit -> Preferences -> Interface die Developer Extras aktiviert sind.

Um die Python-Namen anderer Blender-Menüs (außer VIEW3D_MT_object) zu erfahren, hilft der jeweilige Python-Tooltip (muss in Edit -> Preferences -> Interface aktiviert sein) beim Hovern über dem Menü-Namen.

  • Lösche den “test call” aus der letzten Zeile des Add-ons
  • Stelle sicher, dass Preferences → Interface → Developer Extras aktiviert ist (nur dann lassen sich so erstellte Operatoren mit F3 suchen)
  • Führe das Skript Operator Simple im Texteditor aus
  • Öffne die Systemkonsole mit Window → Toggle System Console
  • Suche im mit F3 nach Simple Object Operator

Alternativ

  • Lösche den “test call” aus der letzten Zeile des Add-ons
  • Führe den Operator über seinen Menüeintrag im Object-Menü des 3D-View aus

In der Systemkonsole wird nun eine Liste der Objekte in der Szene ausgegeben.

blender.exe

found bundled python: C:\Blender\daily\blender-2.91.0-7ff6bfd1e0af-windows64\2.91\python
<bpy_struct, Object("Cube") at 0x000001D2821FC088>
<bpy_struct, Object("Light") at 0x000001D2821FC608>
<bpy_struct, Object("Camera") at 0x000001D2821FBB08>>}}

Properties

Die wenigsten Operatoren sind einfach so ohne weitere Angaben ausführbar. Fast alle Operatoren lassen sich in ihrer Funktionalität durch Parameter beeinflussen. In Blender heißen solche Parameter von Operatoren Properties.

Properties lassen sich ganz einfach als Eigenschaften der Klasse, die den Operator definiert implementieren (also die Klasse, die von bpy.types.Operator erbt und die eine execute-Methode definiert). Hierzu können innerhalb des Klassenrumpfes Eigenschaften definiert werden, denen ein Aufruf einer der folgenden Funktionen zugewiesen wird.

 bpy.props.IntProperty
 bpy.props.BoolProperty
 bpy.props.FloatProperty
 bpy.props.FloatVectorProperty

Diesem Funktionsaufruf werden dann name (Label des Operators in der GUI), sowie optional eine description und ein default - Wert zugewiesen.

my_float: bpy.props.FloatProperty(
        name="My Float",
        description="does stuff with the thing.",
        default = 1)
Es handelt sich hierbei nicht um klassische Variablendeklaration. Wir weisen keinen Wert einer Python-Variablen hinzu, wir sagen Blender nur: “Erstelle in deiner internen Datenstruktur eine Float-Variable mit diesem Namen etc.”

import bpy

def main(context, loc):
    for ob in context.scene.objects:
        ob.location = loc

Passt das Operator Simple Template folgendermaßen an:

  • Zunächst legen wir in der Operatorklasse eine FloatVectorProperty an und weisen ihr Name, Beschreibung und Defaultwert zu.

  • Nun können wir unsere Property anwenden. Diese sind innerhalb der Klasse über das Schlüsselwort self (ähnlich wie this in anderen Sprachen) aufrufbar. In diesem Beispiel Fügen wir unserer main Methode einen Parameter value hinzu und übergeben bei deren Aufruf in der execute Methode self.my_vector.

  • Damit beim Ausführen des Operators auch etwas passiert, ändern wir in main die Position jedes Objekts zu diesem Wert.

Sind die Properties so der Operatorklasse hinzugefügt, sind sie bei Aufruf des Operators über die Python Konsole bereits einstellbar.

  • Führe das Script aus und teste den Operator mit der Python-Konsole:
>>> bpy.ops.object.simple_operator(my_vec=(2,2,2))

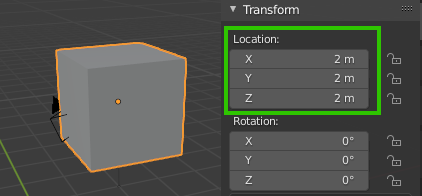

Alle Objekte in der Szene sollten nun an die Position (2, 2, 2) verschoben werden.

location

import bpy

def main(context, loc):


for ob in context.scene.objects:
    ob.location = loc



class SimpleOperator(bpy.types.Operator):
"""Tooltip"""
bl_idname = "object.simple_operator"
bl_label = "Simple Object Operator"
bl_options = {"REGISTER", "UNDO"}


@classmethod
def poll(cls, context):
    return context.active_object is not None

def execute(self, context):
    main(context, self.my_vec)
    return {'FINISHED'}

my_vec: bpy.props.FloatVectorProperty(
    name='My Vector',
    description='does stuff with the thing.',
    default = (1, 1, 1))



def register():
bpy.utils.register_class(SimpleOperator)


def unregister():
bpy.utils.unregister_class(SimpleOperator)


if name == "main":
register()


# test call
bpy.ops.object.simple_operator()

  • Damit Properties nun auch in einem Menü beim Aufruf des Operators eingestellt werden können, müssen wir das Blender in der Operatorklasse mit einer weiteren bl_… Zeile: bl_options = {"REGISTER", "UNDO"} sagen.
  • Testet den Operator mit dem F3 Suchmenü im Viewport

Wandelt das Turmgenerator-Skript vom letzten mal in einen Operator um und macht dessen Parameter zu Operator-Properties.

Addons

Nun wollen wir unser Skript als Addon abspeichern, damit es jeder einfach installieren und benutzen kann. Dazu benötigt Blender lediglich ein paar Informationen zum Addon. Diese werden in einem bl_info Dictionary (rechts) angegeben, dass wir ganz oben in unser Skript einfügen. Verpflichtend anzugeben sind dabei nur Name, Author und Kategorie. Die vollständige Liste der möglichen Angaben sind im Blender Wiki dokumentiert.
bl_info = {
    "name": "Operator Simple",
    "author": "Ich <ich@webmail.hs-furtwangen.de>",
    "version": (1, 0),
    "blender": (3, 3, 1),
    "location": "View3D > Object > Operator Simple",
    "description": "Just to show how to hack a blender operator",
    "category": "Object",
    "support": "TESTING",
}

Folgende Folge von Operationen führt einen Schritt eines “Matrix-Extrude” aus, mit dem z. B. aus einer Fläche eines Meshes ein Tentakel extrudiert werden kann

    bpy.ops.mesh.extrude_faces_move( TRANSFORM_OT_shrink_fatten={"value":1.5} )
    bpy.ops.transform.rotate(value = 0.1)
    bpy.ops.transform.resize(value = (0.9, 0.9, 0.9))

Erzeugt auf Basis dieser Befehlsfolge ein Matrix-Extrude-Add-on, das die aktuell selektierten Flächen (im Edit-Mode) mehrfach extrudiert. Dabei sollen währende der Ausführung folgende Float-Properties einstellbar sein:

  • Anzahl der Wiederholungen (der Schleifendurchläufe, in denen o. a. drei Befehlszeilen durchlaufen werden)
  • Extrudierungsabstand pro Wiederholung (in o. a. Code 1.5)
  • Rotationswinkel pro Wiederholung in Grad (in o. a. Code 0.1 (Radiant))
  • Skalierung der Fläche pro Wiederholung (in o. a. Code (0.0, 0.9, 0.9)). Die Skalierung soll durch einen skalaren Parameter einstellbar sein

Lest die Dokumentation zu bpy.props.FloatProperty und wählt aus der Liste der möglichen Parameter geeignete aus, um das Add-on für Benutzer gut bedienbar zu machen.

Als Fingerübung: Wandelt das Turmgenerator-Skript nun in ein Addon um und installiert es. Auch die Deinstallation sollte reibungslos klappen.

Ressourcen & Tutorials zum Thema

Art/Länge Titel Beschreibung Quelle
22min Your Own Operator - Scripting for Artists [8] Operators Blender Cloud - Dr. Sybren A. Stüvel
10min From Script to Add-on - Scripting for Artists [9] Operators Blender Cloud - Dr. Sybren A. Stüvel
